Моторизованные ALR-экраны для ультракороткофокусных проекторов
Экран для Laser TV - это гораздо больше, чем просто серое полотно, которое «борется со светом». UST/CLR-экран фактически является частью оптической системы и работает только при правильной геометрии установки.
Как вообще работает UST/CLR-полотно
Вся логика экрана строится вокруг того, откуда приходит полезный свет и откуда приходит паразитная засветка.
Отсекает свет сверху
Люстры, потолочные светильники и часть внешней засветки.
Принимает свет снизу
Именно оттуда приходит изображение UST-проектора.
Отражает к зрителю
Полезный свет перенаправляется в сторону зоны просмотра.

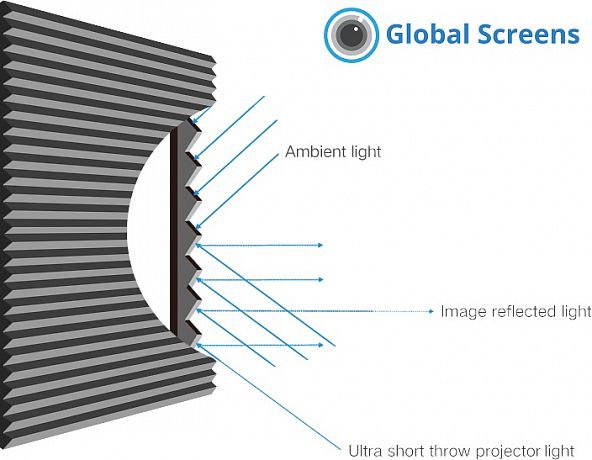

Главный секрет - микрорельеф полотна
Если посмотреть на UST/CLR-полотно в сильном увеличении, оно совсем не похоже на обычную гладкую проекционную поверхность.
Структура напоминает микроскопические жалюзи или зубцы.
Каждый такой элемент ориентирован определённым образом:
- полезный свет от проектора приходит снизу;
- попадает на отражающую грань;
- перенаправляется к зрителю;
- свет сверху попадает на поглощающую часть структуры.
Поэтому у UST-полотна есть настоящий верх и низ. Перевернуть его на 180° и получить тот же результат нельзя.
Зачем это нужно в обычной гостиной
Без ALR
Обычное белое полотно отражает практически всё:
свет проектора, свет из окна, люстру и светлые стены помещения.
В результате при включённом освещении чёрный быстро становится серым, изображение теряет контраст, цвета насыщенность
С UST/CLR
Полотно пытается разделить полезный и паразитный свет.
Свет от проектора остаётся видимым, а значительная часть света сверху и сбоку подавляется.
Именно поэтому Laser TV можно использовать не только в полностью затемнённом кинозале.
Но ALR не отменяет законы физики
Такой экран действительно помогает в светлой комнате, но он не превращает проектор в телевизор.
Если прямой солнечный свет попадает непосредственно на полотно, изображение всё равно пострадает.
Поэтому при проектировании нужно понимать, где находятся:
- окна;
- потолочные светильники;
- настенные светильники;
- основные источники дневного света;
- зона просмотра.
ALR лучше всего работает, когда световая среда помещения хотя бы минимально продумана.
UST-ALR и обычный ALR - не одно и то же
| Параметр | UST / CLR | Обычный ALR |
|---|---|---|
| Положение проектора | Внизу непосредственно перед экраном | На расстоянии, обычно спереди сверху |
| Угол полезного света | Очень острый, снизу вверх | Близкий к фронтальному |
| Структура полотна | Выраженный направленный микрорельеф | Более универсальная ALR-структура |
| Ориентация полотна | Строго заданная | Зависит от технологии |
| Чувствительность к положению проектора | Очень высокая | Обычно ниже |
| Основной сценарий | Laser TV / UST | Классический проектор |
UST + обычный ALR
Кажется логичным: раз экран «отсекает свет», значит должен работать.
Но обычный ALR может не принимать лучи, которые приходят под экстремально острым углом снизу.
Результат:
- неравномерная яркость;
- падение контраста;
- hotspot;
- странная геометрия яркости.
Длиннофокусный проектор + UST-CLR
Обратная ошибка работает примерно так же плохо.
Полотно ожидает, что полезный свет придёт снизу, а проектор светит практически фронтально.
Часть света просто уходит не в направлении зрителя.
UST-система очень чувствительна к геометрии
Несколько сантиметров, которые для обычного проектора почти ничего не значат, здесь могут быть заметны на изображении.
Высота
Проектор должен находиться на рассчитанной высоте относительно нижнего края экрана.
Расстояние
Даже небольшое смещение от стены сильно меняет размер изображения.
уровни поверхностей
Экран, тумба и корпус проектора должны быть геометрически согласованы.

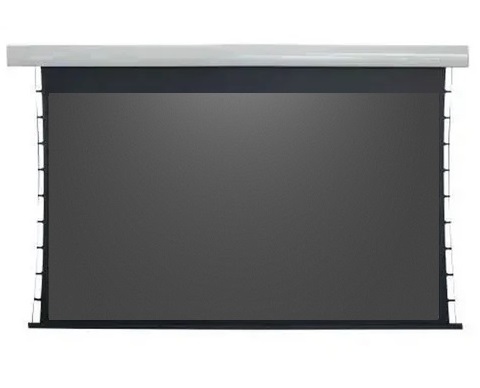

Зачем делать такой экран моторизованным
Большой 100-150-дюймовый стационарный экран отлично смотрится в кинозале.
Но в обычной гостиной он не всегда уместен.
Моторизация позволяет:
- убрать экран, когда он не используется;
- оставить открытой стену или интерьер;
- спрятать корпус экрана в потолок или нишу;
- совместить большую проекционную диагональ с обычным жилым пространством.
Именно поэтому моторизованный UST-ALR особенно интересен не для отдельного кинозала, а для гостиной.
Но сделать моторизованный UST-ALR намного сложнее, чем кажется
Полотно нельзя деформировать
Оптический микрорельеф должен сохранять геометрию после каждого цикла сворачивания и разворачивания.
Если структура деформируется, поведение света тоже меняется.
Необходима идеальная плоскость
Для UST-проектора даже небольшая волна на поверхности экрана может стать заметной на изображении.
Причина - экстремальный угол, под которым свет идёт по полотну.
Натяжение здесь критически важно
У классического проектора незначительная волна полотна иногда остаётся практически незаметной.
У UST луч идёт почти вдоль поверхности экрана.
Поэтому любая локальная деформация может начать работать как маленькое оптическое зеркало и изменить направление света.
Именно поэтому у хорошего моторизованного UST-экрана механизм натяжения - не дополнительная опция, а одна из ключевых частей конструкции.
Почему такие экраны стоят дороже
Оптическое полотно
Сложная многослойная структура, а не просто серый винил.
Механика
Точный вал, привод, направляющие и стабильное натяжение.
Малые тиражи
Это по-прежнему намного более нишевый продукт, чем обычный экран.
Чем больше диагональ - тем сложнее
На небольшом экране удержать плоскость относительно просто.
Но когда ширина полотна приближается к трём метрам и больше, задача резко усложняется.
Увеличиваются:
- масса полотна;
- нагрузка на вал;
- риск провисания центра;
- требования к боковому натяжению;
- требования к точности корпуса.
Поэтому большие моторизованные UST-ALR обычно заметно дороже простых моторизованных экранов аналогичного размера.
ALR нужно подбирать ещё и под источник внешнего света
Свет сверху
Это наиболее комфортный сценарий для классического CLR.
Микроструктура полотна как раз рассчитана на подавление потолочной засветки.
Свет сбоку
Здесь результат сильнее зависит от конкретной структуры полотна и положения окна.
Некоторые экраны справляются с боковой засветкой значительно лучше других.
Начинать проект нужно не с экрана
В наших проектах мы стараемся соблюдать очень простой порядок.
Тип полотна определяется проектором и помещением, а не только желаемым цветом рамки или способом установки.
Рамный или моторизованный?
| Параметр | Рамный UST-ALR | Моторизованный UST-ALR |
|---|---|---|
| Плоскость полотна | Максимально стабильная | Зависит от качества механизма натяжения |
| Надёжность | Очень высокая | Сложнее конструкция |
| Интеграция в интерьер | Экран всегда виден | Можно полностью убрать |
| Стоимость | Обычно ниже | Обычно выше |
| Лучший сценарий | Отдельный кинозал или медиа-комната | Гостиная и трансформируемое пространство |
Когда моторизованный UST-ALR действительно имеет смысл
Гостиная вместо отдельного кинозала
Нужна большая диагональ, но постоянный экран не должен доминировать в интерьере.
Есть внешнее освещение
Комната используется не только ночью, поэтому обычное белое полотно не подходит.
Нельзя поставить обычный проектор
Нет возможности вести кабели через потолок или размещать проектор за зоной просмотра.
Нужны 120-150"
Телевизор такого размера слишком дорогой, слишком тяжёлый или просто невозможен для конкретного интерьера.
А когда лучше выбрать обычный проектор
UST - не универсальное решение.
Если есть отдельный тёмный кинозал, нормальная возможность потолочного монтажа и нет требований спрятать экран, классический проектор с хорошим белым звукопрозрачным полотном часто будет более логичным выбором.
Главное правило: не пытаться заставить UST решать задачу, для которой длиннофокусный проектор изначально подходит лучше.
Если совсем коротко
UST требует своего полотна
Обычный ALR и UST/CLR оптически работают по-разному.
Геометрия критична
Высота, расстояние и плоскость экрана очень важны.
Моторизация усложняет всё
Полотно должно стабильно сохранять оптическую геометрию.
Наш подход
Мы всегда разделяем две совершенно разные задачи:
классическая длиннофокусная проекция и ультракороткофокусный Laser TV.
Сначала определяется тип проектора, затем под него подбирается правильное полотно, после этого - диагональ, моторизация и способ интеграции в интерьер.
Моторизованный UST-ALR - отличное решение, если нужен большой экран в жилом пространстве. Но хорошим он становится только тогда, когда проектор, полотно, механика и геометрия установки подобраны как одна система.
