Магия ALR экранов



статья от Scott Wilkinson  / ProjectorCentral.com



магия alr экранов



Читатели нашего сайта знают, что проектор - единственный способ получить по-настоящему гигантское изображение, не беря вторую ипотеку. Но это только половина дела - вам также нужен экран. Теперь некоторые из вас могут подумать: «Мне не нужен экран, у меня есть белые стены, которые прекрасно подойдут». Стоп!Стоп!Стоп!? БЗЗЗЗ! Извините, но это просто неправильно.

Хотя выглядит заманчиво, и экономически и эстетически, спроецировать изображение на белую стену, но результат почти наверняка будет разочаровывающим. Во-первых, большинство стен не совсем плоские - поверхность имеет почти всегда неоднородную текстуру, которая может быть незаметна при беглом взгляде, но может быть до боли очевидна, когда вы проецируете на нее видеоизображение. Кроме того, отражающие характеристики стены плохо контролируются, что приводит к появлению горячих точек, тусклых участков и непредсказуемым параметрам изображения при разных углах обзораНаконец, большинство белых стен не нейтрально-белые, поэтому они точно изменят цветопередачу.


______________________________


Чтобы проектор работал наилучшим образом и чтобы получить максимальную отдачу от ваших инвестиций в этот проектор, вам действительно нужен проекционный экран. Следующим шагом является выбор правильного типа экрана для вашего конкретного помещения из множества вариантов, доступных сегодня.

Если вы собираетесь использовать проектор в специальном домашнем кинотеатре с регулируемой освещенностью и темными стенами, матово-белый экран - хороший выбор. Чтобы углубить черный цвет, вы можете использовать серый экран, хотя это также может уменьшить яркость изображения.

Эти экраны являются примерами диффузионных (рассеивающих) экранов, которые отражают свет во всех направлениях. Это нормально для специального домашнего кинотеатра или кинозала с темными стенами, но что, если вы хотите увидеть хорошее проецируемое изображение в комнате со светлыми стенами и рассеянным светом из окон или ламп? Если бы вы использовали рассеивающий экран в такой комнате, изображение выглядело бы совершенно размытым и тусклым. Лучший выбор для такого типа поещния, скажем, гостиной или комнаты отдыха, известен как экран, отсекающий окружающий свет (ALR).



проектор Formovie Theater



  Кроме того, возможно, вы рассматриваете новый тип проектора, который начинает завоевывать широкую популярность. Эти так называемые ультракороткофокусные (UST) проекторы, которые располагаются всего в нескольких сантиментров от стены и направляют свой свет под острым углом вверх на экран. В этом случае экран должен быть специальный, такой, чтобы отражать свет проектора прямо в комнату, не допуская размытия изображения окружающим светом.



alr экраны



Во-первых, давайте точно определим, что мы подразумеваем под "окружающим светом", который создает проблему для любой проекционной системы.

Определимся, что это свет в комнате, который исходит не от проектора, а от других источников. Это могут быть окна в дневное время, свет на потолке, лампы по комнате и свет, отраженный от всех светлых стен и потолка обратно на экран.

Чтобы уменьшить количество окружающего света в комнате, вы можете закрыть окна шторами или жалюзи и выключить любой свет в комнате. Но это не создаст дружелюбной атмосферы, когда вы хотите посмотреть большую трансляцию с семьей или друзьями. К счастью, есть другое решение: экран, подавляющий окружающий свет.

Но термин "экран, подавляющий окружающий свет" является неправильным. Эти экраны фактически поглощают часть окружающего света в комнате и/или перенаправляют часть его в сторону от области просмотра, в зависимости от того, откуда он исходит. Но "экран, поглощающий и/или перенаправляющий окружающий свет" - это немного громоздко, поэтому все используют термин «отклонение окружающего света» или ALR.




______________________________


Чтобы уменьшить количество окружающего света в комнате, вы можете закрыть окна шторами или жалюзи и выключить любой свет в комнате. Но это не создает дружелюбной атмосферы, когда вы хотите посмотреть большую игру с семьей и друзьями. К счастью, есть другое решение: экран, отсекающий окружающий свет.

Термин «экран, подавляющий окружающий свет» является неправильным. Эти экраны фактически поглощают часть окружающего света в комнате и/или перенаправляют часть его в сторону от области просмотра, в зависимости от того, откуда он исходит. Но "экран, поглощающий и/или перенаправляющий окружающий свет" - это немного громоздко, поэтому все используют термин «отклонение окружающего света» или ALR.



  ______________________________



Существует два основных типа экранов ALR: угловые или зеркально-отражающие и световозвращающие .

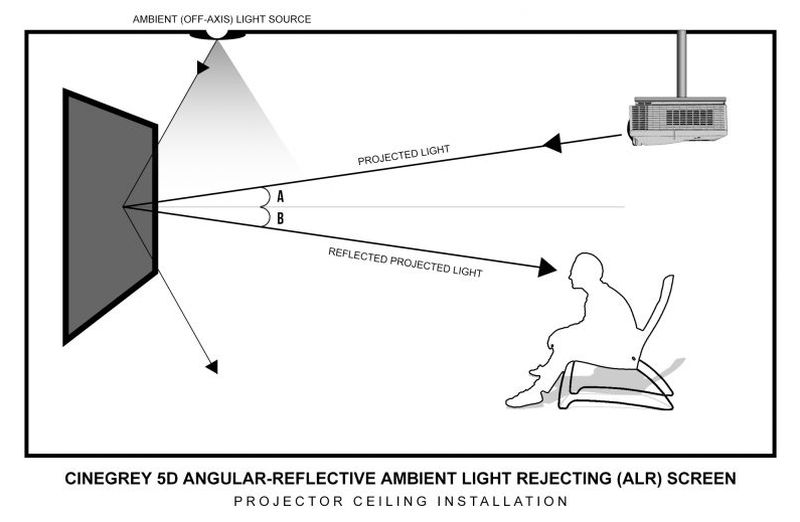

Экраны ALR с угловым отражением основаны на основном принципе оптики: угол отражения равен углу паденияДругими словами, угол, под которым свет падает на экран, совпадает с углом, под которым свет отражается (см. рис. ниже). Приведем примеры этого типа ALR экрана: Da-Lite Parallax Stratos, Elite Screens CineGrey 3D и CineGrey 5D, Screen Innovations Black Diamond и Slate и Stewart Filmscreen Phantom HALR.

Если свет падает под крутым углом сверху или сбоку от ALR экрана с угловым отражением - скажем, от потолочного светильника или лампы с одной или другой стороны, - он отражается под таким же крутым углом в противоположное направление. Но если свет падает на экран под более узким углом, например, от проектора, он отражается обратно в область просмотра.



______________________________

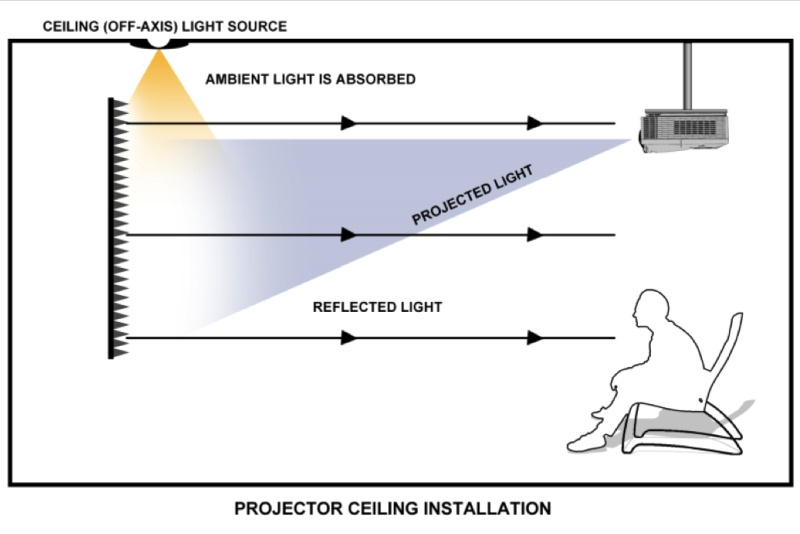

В противоположность этому, световозвращающий ALR экран отражает свет обратно к его источнику - или, точнее, он отражает свет от проектора обратно к проектору и зрителям, поглощая при этом свет, падающим опд другими углами. В этом типе экрана обычно используется слой материала с микроскопическими треугольными гребнями (часто называемый серриформной или линзовидной микроструктурой; см. рис. ниже)Примеры экранов этого типа: Da-Lite Parallax Pure, dnp Supernova и Supernova Infinity STD, а также EVP/Elite DarkStar.



В световозвращающем ALR экране свет от проектора отражается от промежутков между микроскопическими гребнями, (которые специально увеличены на этой диаграмме, чтобы вы могли их разглядеть) стороны которых специально черные для поглощения света, идущего сверху и снизу.



В большинстве случаев ребра этих гребней проходят по экрану горизонтально, что означает, что они наиболее эффективны при верхнем освещении и менее эффективны при боковых источниках света. Для лусшего поглощению бокового света базовый слой полотна можно сделать угловым отражающим.

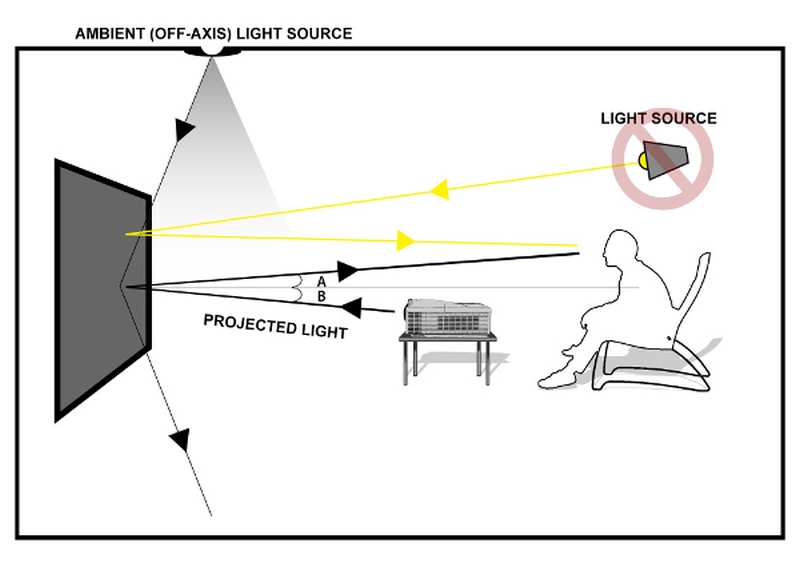

Неудивительно, что ALR экраны мало что могут сделать с источниками света рядом с самим проектором или светящие под таким же углом, как и проектор (см. рис. ниже). Если там есть окно или лампа, то их свет отражается в зону просмотра вместе со светом проектора, поэтому обязательно выключите все лампы и закройте все окна в этих местах.


______________________________

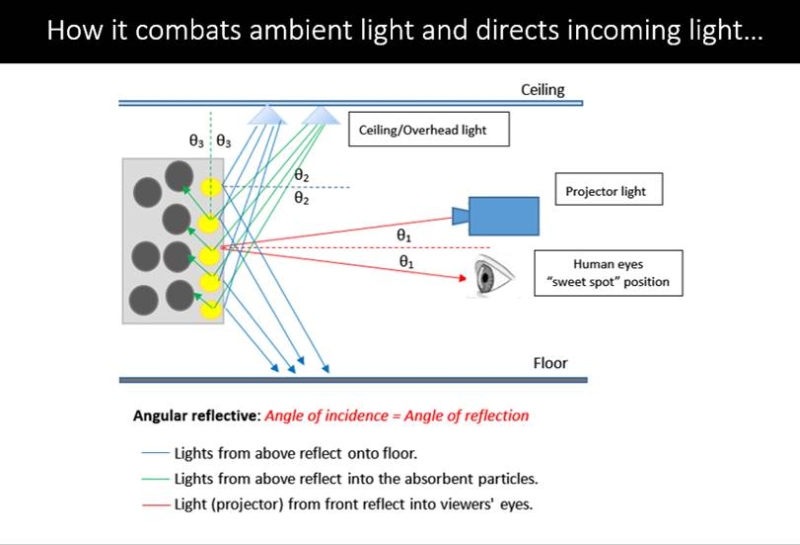

Оба типа экранов ALR обычно имеют серый базовый слой, который повышает контрастность изображения. Кроме того, многие экраны ALR включают в себя несколько слоев, возможно, в том числе несколько рассеивающих для увеличения угла обзора, чтобы большее количество зрителей могли видеть хорошее изображение, а также слои микроскопических оптических шариков и черных шариков для поглощения окружающего света (см. рис. ниже). Однако оптические шарики также могут вызывать эффект "speckling" и снижать однородность картинки, то есть создавать "горячие точки"
Эти слои также позволяют производителю контролировать коэффициент усиления экрана, который точно определяет, сколько света от проектора отражается в зону просмотра.



______________________________


Для тех, у кого есть специальные домашние кинотеатры, важно отметить, что оба типа ALR экранов рассеивают гораздо меньше света проектора в стороны, чем полностью рассеивающие экраны. В результате они добавляют меньше светового загрязнения в затемненные специализированные кинотеатры.

Световозвращающие экраны ALR, как правило, имеют относительно узкий угол обзора, а это означает, что зрители должны находиться близко к центру экрана, чтобы видеть наилучшее качество изображения. Кроме того, они могут быть склонны к появлению горячих точек и пятен, если их полотна включают в себя оптические шарики, и они не так хороши, как экраны с угловым отражением для потолочных проекторов. С другой стороны, световозвращающие экраны, как правило, имеют лучший уровень черного, чем экраны с угловым отражением.

В целом экраны с угловым отражением проще в изготовлении и, следовательно, дешевле. Также их часто можно установить в выдвижной рулонный механизм. Световозвращающие экраны сложнее изготовить, и поэтому они обычно дорожеКроме того, они обычно более ограничены в размерах, чем угловые отражающие экраны, и из-за своей многослойной микроструктуры часто доступны только в виде фиксированных натяжных экранов.



ALR экраны для UST проекторов



Ультракороткофокусные проекторы быстро становятся привлекательной альтернативой большим плоским телевизорам. Как мы упоминали ранее, проектор UST устанавливается в нескольких дюймах от стены на комод или другую поверхность и направляет свет под крутым углом снизу на экран. Если такая система должна конкурировать с плоскопанельными телевизорами, экран должен отражать свет проектора в область просмотра, а также отводить и поглощать окружающий свет.

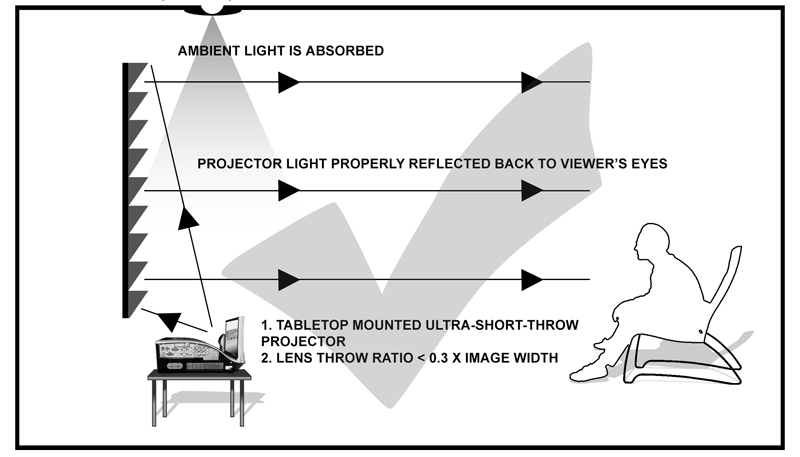

Для этого практически во всех UST экранах используются линзовидные гребни, хотя они и не являются световозвращающими; в противном случае свет от проектора под экраном будет отражаться вниз к проектору! В этом случае поперечное сечение гребней представляет собой ряд прямоугольных треугольников с заостренной стороной вниз (см. рис. ниже). Примеры таких экранов: Da-Lite Parallax Pure UST 0.45, dnp Supernova STW и Supernova Infinity UST, Elite Aeon/StarBright CLR и CLR 2, Screen Innovations Short Throw и Stewart Filmscreen Balón Edge UST.



Наклонная нижняя сторона гребня является отражающей и направляет свет от проектора в зону просмотра, а верхняя сторона выступов черная -  для поглощения окружающего света сверху.


______________________________

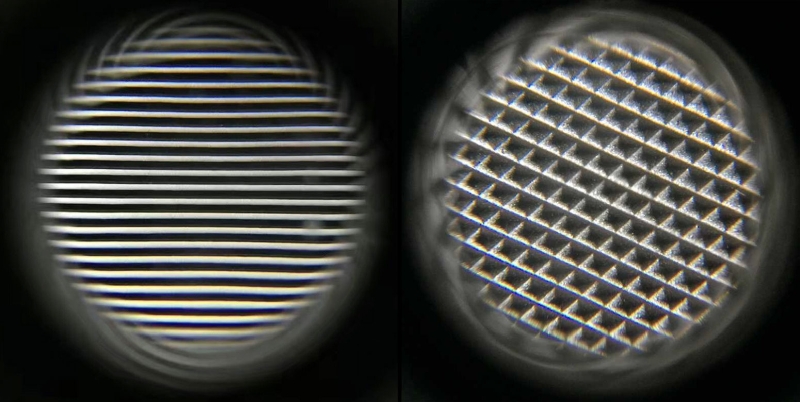

Экраны компании XY Screens предлагают два типа прямо-линзовидных полотен: PET Crystal имеет горизонтальные двояковыпуклые гребни, а PET Grid имеет перекрещивающиеся гребни (см. рис. ниже).



______________________________

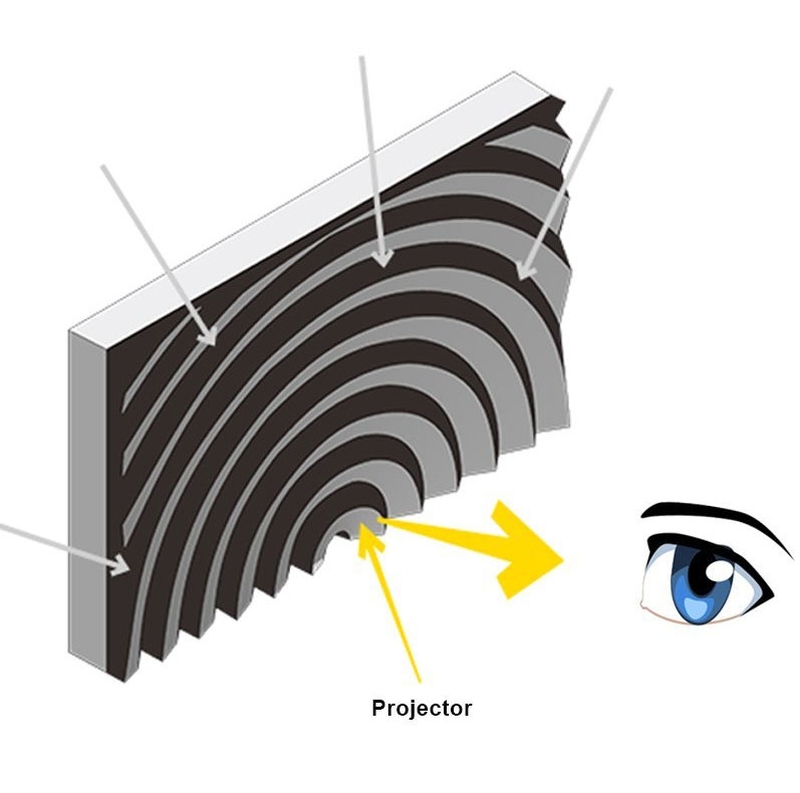

Другой вариант линзообразных гребней называется микроструктурой Френеля , названной в честь французского физика Огюстена-Жана Френеля. Его первоначальным изобретением была линза, состоящая из концентрических стеклянных дисков, но с тех пор эта идея была применена в производстве проекционных экранов. При этом линзовидные гребни образуют концентрические полукольца; стороны, обращенные вниз, отражают свет от проектора к области просмотра, а окружающий свет отражается от области просмотра или поглощается (см. рис. неже). Примеры экранов UST ALR на основе линзы Френеля: экраны dnp Supernova STS и XY Screens INP-FNE.



______________________________


Как и экраны ALR для длиннофокусных проекторов, экраны для UST прокторов обычно имеют серый цвет для улучшения контраста, хотя некоторые из них имеют белую подложку, а нижняя отражающая поверхность гребней может быть белой, а верхняя поглощающая поверхность - черной. Кроме того, многие из них включают в себя несколько слоев, в том числе слои материала с угловым отражением, а также оптические и поглощающие микроскопические шарики, для улучшения угла обзора, перенаправления и/или поглощения окружающего света с боков и регулировки усиления экрана.

Из-за своей линзообразной слоистой структуры большинство материалов UST экранов обычно не сворачиваются; некоторые из них сворачиваются для доставки, но со временем могут расслаиваться и деформироваться при скручивании и раскручивании. Тем не менее, несколько компаний работают над этим — Screen Innovations в настоящее время предлагает свой материал ST с возможностью сворачивания с электроприводом.



заключение



Ультракороткофокусные проекторы (UST) представляют собой один из самых быстрорастущих сегментов рынка проекторов, и на то есть веские причины. Они предлагают огромные, высококонтрастные изображения в ярко освещенных комнатах по гораздо меньшей цене, чем LED или OLED телевизоры сопоставимого размера, если вы используете их к экранами, специально предназначенному для UST. Такой экран работает как по волшебству, направляя свет проектора снизу в зону просмотра, одновременно поглощая и перенаправляя большую часть окружающего света в сторону от аудитории, оставляя яркое, четкое изображение, которым все могут наслаждаться.
